Сетки для конвейеров
Конвейерные сетки чаще всего используют в экстремальных условиях – сверхвысокая или пониженная температура, воздействие агрессивных химических элементов. При этом, металлические сетки обеспечивают точный ход продукта, малый радиус огибания валов, свободное проникновение жидкости, тепла/холода, воздуха, а также долгий срок эксплуатации. Сетки применяют, как в прямолинейных и поворотных, так и в спиральных конвейерах. Многообразие видов плетения позволяет сетчатым лентам находить своё применение в пищевой, фармацевтической, химической и стекольной отраслях.
Конвейерная сетка (конвейерный транспортер, транспортерная сетка) – современная продукция, совершенная по своей конструкции и обладающая уникальными качествами. Эту сетку можно устанавливать на самых разных конвейерных установках: поворотных и прямоидущих. Сетка может перемещать груз в разных направлениях: прямом, вертикальном, угловом.
Конвейерная сетка производится из нержавеющего металла, цветного металла или металлических сплавов. По своей конструкции она представляет собою поперечные стержни и проволочные спирали, соединенные в одно полотно. Такая конструкция достаточно эффективная, поскольку она препятствует сползанию сети с направляющих. Металлическая транспортерная сетка производятся из углеродистой или нержавеющей стали. Ее преимущество заключается в том, что она способна работать при высоких температурах. Диапазон температур от -50°С до +1100°С
Классификация и области применения конвейерных сетей для транспортерных лент
Сетки различаются между собою типом плетения. В качестве стержней могут использоваться прямые или рифленые прутья. Сечение на проволоке может быть поперечным или круглым. Транспортировочные сетки могут устанавливаться на транспортерах, используемых в разных сферах: пищевой, промышленной, химической и проч.
Разновидности конвейерных сетей:
- Для яиц;
- Глазировочные;
- Сотовые;
- Спирально-стерженевые и т.д.
Большинство сетей, в зависимости от материала, из которого они изготовлены, выдерживают значительные механические нагрузки, температурные перепады.
Сетка транспортерная
Сетка транспортерная тканая тросиковая имеет следующую основу: канатики из нержавеющей проволоки или пряди из 2х, 3х или 4х канатиков, расположенных рядом.
Уток: проволока нержавеющая з термически не обработанной проволоки д1,5 мм, или с термически обработанной диаметром 0,6; 0,7; 0,9; 1; 1,2 мм.
Материал: сталь нержавеющая марок 12Х18Н10Т, 12Х18Н9Т, AISI321, AISI304. Термически не обработанная, термически обработанная светлого отжига или травления.
Основное применение сетки транспортерной тросиковой (тканой) в химической и пищевой промышлености: транспортерные ленты для ленточных конвейеров, сушильных машин и агрегатов, в химической и пищевой промышленностях.
Они применяются:
- для линий по обжарке и упаковке семечек, фисташек, арахиса;
- для линий по обжарке других пищевых продуктов и материалов;
- для линий по производству чипсов;
- для линий по производству снеков;
- для паровых сушек.
Структура транспортерной тросиковой (тканой) сетки: одиночные канатики или пряди из 2, 3 или 4 канатиков основы переплетаются с одиночными проволоками утка.
Спирально-стержневая (плетеная) транспортерная сетка
Сталь: нержавеющая марки 12Х18Н9Т, 12Х18Н10Т, 12Х18Н9, 12Х18Н10, AISI321, AISI304, нихром марок X15H60, X20H80, низкоуглеродистая.
Одинарная конвейерная с прямым стержнем (подовая)
Шаг спирали 3,0 мм - 50 мм.
Ø проволоки спиралей 0,6 мм - 5,5 мм.
Ø стержня 0,9 мм - 5,5 мм.
Двойная конвейерная с прямым стержнем
Шаг спирали 2,8 мм - 12,5 мм.
Ø проволоки спиралей 0,7 мм - 2,8 мм.
Ø стержня 0,9 мм - 3,5 мм.
Одинарная конвейерная с рифленым стержнем
Шаг спирали 4 мм - 50 мм.
Ø проволоки спиралей 0,8 мм - 6 мм.
Ø стержня 1 мм - 8 мм.
Края сетки закрываются сваркой, замком или загибом.
Двойная конвейерная с рифленым стержнем
Шаг спирали 7 мм - 32 мм.
Ø проволоки спиралей 1 мм - 3 мм.
Ø стержня 1,2 мм - 3,5 мм.
Основное применение сетки транспортерной плетеной: в качестве транспортерной ленты для термообработанных деталей в электропечах, в хлебопекарной, кондитерской отраслях, для тунельных печей
Структура транспортерной плетеной сетки: плоские спирали попеременно соединяются проволочными стержнями.

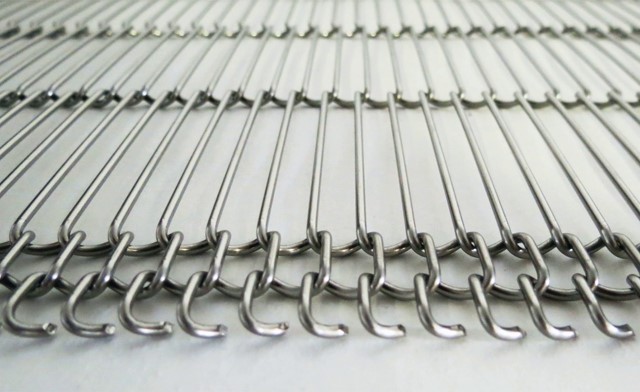

Сетка транспортерная глазировочная
Транспортерная глазировочная сетка - это ряд повторяющихся проволок утка периодически изогнутой формы, которые переплетаются между собой, образуя прямоугольные ячейки. Для того, чтобы полотно сетки глазировочной не растягивалось по бокам оно имеет специальные загибы.
Технические параметры глазировочной сетки
Уровень шероховатости Rz≤3 мкм, Ra≤1 мкм. Такой низкий уровень шероховатости обеспечивает высокую пропускную способность сетки, а также высокую пригодность к мойке.
Используемая проволока для глазировочной сетки:
Пружинная сталь 1.1211 (AISI 1060) - имеет отличные механические характеристики и высокую длительность работы.
Температурный режим: -10°C...+70°C.
Ø: 0,90; 1,00; 1,25; 1,40; 1,60; 1,80 мм
Нержавеющая сталь 1.4310 (AISI 302) - по сравнению с AISI 304 содержит больше углерода, улучшая механические характеристики и делая срок службы больше.
Температурный режим: -50°C...+250°C.
Ø: 1,00; 1,25; 1,40; 1,60; 1,80; 2,35; 2,80 мм
Спецсплав пружинки и нержавейки K2390 - это сплав, не имеющий аналогов у других производителей, которая имеет как коррозионную стойкость, так и отличные механические характеристики, обеспечивая гораздо больший срок службы. Также эта сталь имеет высокую устойчивость против действия фрукторых кислот и щелочей.
Температурный режим: -80°C...+280°C.
Ø: 1,00; 1,25; 1,40; 1,60; 1,80; 2,35 мм
Основное применение сетки транспортерной глазировочной: в качестве транспортерной ленты на ленточных конвейерах для выпечки на сетчатых подах и листах кондитерских и хлебобулочных изделий, глазирования кондитерских (конфет, бисквитов, пирожных) и хлебобулочных изделий, подачи стеклянной, жестяной и пластиковой тары, упаковки продукции в термоусадочную пленку, мойки, сушки, копчения, бланширования, охлаждения, обжарки, замораживания, размораживания, пайки, отпуска, закалки, для замены резиновых транспортерных лент или лент из других неметаллических материалов – на проволочные транспортерные сетки.
Структура транспортерной глазировочной сетки: повторяющиеся стержни утка переплетаются между собой, образуя прямоугольные ячейки.
Размер ячейки глазировочной транспортерной сетки характеризуется шагом между стержнями и точками переплетения двух стержней. Для увеличения жесткости к растяжению транспортерная глазировочная сетка может иметь промежуточные ячейки меньшего размера.
Тефлоновые сетки конвейеров
Тефлоновые сетки, ленты применяются на конвейерном оборудовании в различных технологических процессах. Изделия используются во многих промышленных сферах, благодаря своим уникальным качествам.
Сетки изготавливаются с усилением по краям из кевлара. Изделие может поставляться в бесконечном виде (сшитый шов), а также с разъемным металлическим или кевларовым соединением со следующими параметрами:
Рабочая температура: от -73°С до +250°С.
Область применения:
- Ультрафиолетовые сушильные камеры
- Инфракрасные сушильные камеры
- Охлаждающие туннели
- Упаковочное оборудование
- Ламинирующие машины
- Производство кондитерских изделий
Особенности:
Для предотвращения повреждения краев сетки, а также для корректной работы датчиков системы трэкинга большинство сеток производятся с усиленными краями. Усиление краев полотна производится тефлоновой лентой или полосой стеклоткани с тефлоновым (PTFE)-покрытием или полоской кевлара шириной 25,4мм.
Способ закрепления ленты - термический с прошивкой по краю полотна. Сетчатая стеклоткань с тефлоновым (PTFE) покрытием может быть антистатичной. Это достигается за счёт внедрения графитовой крошки в тефлоновое покрытие. Такие сетки могут использоваться в случаях, когда во время работы возникает электростатический потенциал, что актуально для конвейера большой протяжённости и работе с синтетическими материалами. Цвет сеток чёрный, маркируются: дополнительно буквой "G" ( например RV30G).
Соединение конвейерных лент возможно различными способами:
- металлическое соединение- спиральный кевларовый замок- соединение внахлест с кевларовой прошивкой.
Тип соединения определяется из учёта применения ленты, нагрузки, приводных валов.
Доступные варианты
Тефлоновые конвейерные ленты PTFE Ammeraal Beltech
Тефлоновые ленты и тефлоновые сетки данного типа изготовлены из стеклоткани покрытой тефлоном. Материал выпускается различной толщины, возможно исполнение на самоклеящейся основе. Тефлоновые конвейерные ленты изготовленные из материала Teflon, обладают отличными антиадгезионными свойствами. Рабочая температура до +265°С, максимальная температура на короткие периоды до +320°С.
PTFE – устойчивый к высоким температурам материал, который изначально использовался в качестве уплотнителя при строительстве первой в мире атомной бомбы. Сегодня этот материал наиболее известен под торговыми именами (торговыми марками) TEFLON и FLUON и используется для решения многочисленных производственных и внутренних (домашних) задач (проблем). Прежде всего, у PTFE уникальный диапазон назначения, благодаря которому он хорошо подходит для сложных промышленных применений. Тефлоновые конвейерные ленты PTFE предохраняют «челюсти» автоматических упаковочных машин от липких остатков, образующихся в процессе операции по упаковке (уплотнению) пакетов.
Характеристики:
- Не портится (не теряет свои свойства) при температуре от -150°С до +260°С для стекловолокна, и от -150°С до +200°С для кевлара.
- Не прилипает даже при критических температурах.
- Не токсичен.
- Устойчив к большинству промышленных химикатов и растворителей.
- Обладает низким коэффициентом трения.
- Обладает высокими диэлектрическими свойствами.
- Совместим с ультрафиолетовыми, инфра-красными и радио волнами; и с микроволновыми методами нагревания и сушки.
- Обладает хорошей гибкостью.
- Не поддерживает горение.
