Конвейерные ремни
Транспортировочные ремни (ремни для конвейеров) – это специальные изделия различного сечения, которые используются в конвейерных (транспортировочных) системах для перемещения грузов. Преимущественно конвейерные ремни производят из гибких материалов (полиуретана, резины) с покрытием или без.
Преимущества транспортировочных ремней:
- Повышенная грузоподъемность и прочность
- Передача механической энергии и крутящего момента на большие расстояния
- Бесшумность и плавность движения
- Работа на умеренных скоростях вращения
- Устойчивость к перепадам температур, повышенной влажности, ультрафиолету
- Диэлектрическая прочность
- Возможность контакта с пищевыми продуктами.
Ассортимент транспортерных ремней включает следующие виды:
- Плоские ремни
- Промышленные ремни
- Ремни с покрытиями
- Зубчатые ремни
- Бесшовные ремни
- Поликлиновые ремни
- Круглые ремни
- Клиновые ремни
- Пятигранные ремни.

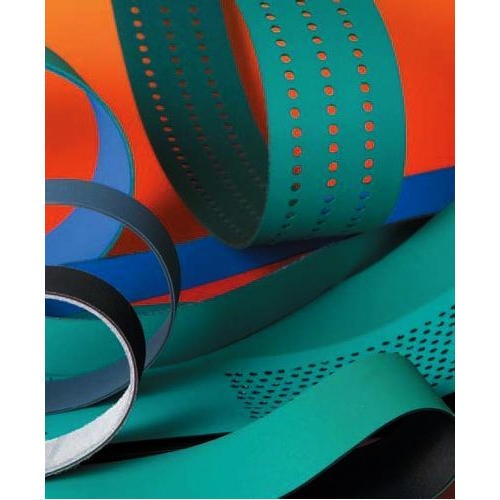

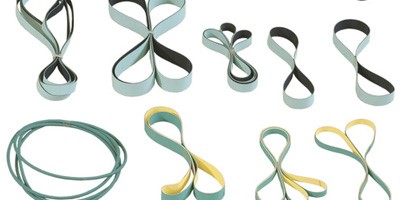

Плоские ремни для транспортеров и конвейеров
Данные ремни широко используются как обычные приводные ремни, ремни для тангенциальных передач, ремни для скрещивающихся и многошкивных приводов, для низкой, средней и высокой нагрузки, как подающие и технологические ремни в различных отраслях промышленности.
Свойства:
- Высокая прочность
- Эластичность тяговой части ремня. При высоком модуле отпадает необходимость в дополнительной натяжке
- Небольшой вес (легче клиновых ремней на 40-50%)
- Высокая стойкость к износу при постоянном коэффициенте трения, который почти не зависит от скорости ремня (удачно подобранная комбинация материала и структуры поверхности (рельефа)
- Устойчивость к химическим и климатическим воздействиям
- Антистатическое исполнение
- КПД достигает 98% и более
- Эластичное амортизированное снижение ударной нагрузки на 40-60% из-за удлинения времени толчка (при больших пусковых моментах) и уменьшения касательного усилия на шкивах
- Постоянные размеры: при натяжке ремней достигают исчезновения провиса (для легких нагрузок) или до относительного удлинения не более 1-2.5% (для средних и тяжелых нагрузок)
- Не требуют технического обслуживания
- Длительный срок эксплуатации
- Быстрый и простой монтаж в бесконечное соединение прямо на оборудовании.
Доступные разновидности
Приводные ремни Habasit
Компания Habasit - ведущий производитель транспортерных лент и приводных ремней для конвейеров и конвейерных систем, со штаб-квартирой в Швейцарии. Ассортимент продукции включает: ленты на тканевой основе, пластиковые модульные ленты и цепи, приводные ремни, зубчатые ремни, а также широкий ассортимент аксессуаров и конвейерных компонентов.
Компания Habasit имеет более 30 дочерних компаний, 16 производственных единиц и около 250 поставщиков услуг и представительств в более чем 70 странах
Плоские приводные ремни с тяговым слоем из полиамида, полиэстера и арамида. Фрикционные обкладки ремней устойчивы к механическому истиранию, воздействию жиров и масел и изготовлены из различных эластомеров, которые обеспечивают постоянный коэффициент трения.
Плоские приводные ремни с обкладками из синтетических резин применяются как в ременных передачах для передачи крутящего момента и изменения передаточного отношения, так и для целей транспортировки. Тангенциальные и плоские ремни серии TС используются для компактных приводов, приводов с несколькими шкивами и высокоскоростных приводов, особенно в сочетании с обратными перегибами ремня.
Плоские ремни RAPPLON производства Ammeraal Beltech
Ammeraal Beltech - международная компания, занимающаяся производством и продажей конвейерных лент, модульных лент, модульных цепей, приводных ремней и другой продукции для конвейерных систем.
Плоские ремни RAPPLON® с сердечником из полиамида (Classic belt) разработаны специально в целях сохранения стабильной скорости при значительных и/или постоянных колебаниях. Амортизирующие свойства ремня на 40% продлевают сроки службы подшипников, тем самым избавляя от необходимости их замены и последующего ремонта оборудования.

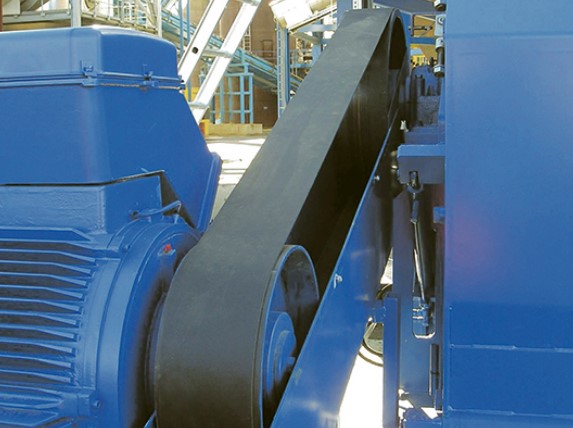

Ремни силовой трансмиссии Siegling Extremultus компании Forbo
Компания Forbo Movement Systems — лидер в области разработки и производства конвейерных и технологических линий. Ассортимент продукции полностью соответствует потребностям различных отраслей промышленности и сельского хозяйства. Пластиковые модульные ленты Siegling Prolink - надежное и долговечное решение, предназначенное для конвейерной передачи и переработки. С их помощью геометрия изменяется в потоке, а замена модулей не приводит к длительным простоям. Установка функционального модуля производится в любой момент, при этом имеется возможность изменить свойства ленты.
По сравнению с другими компонентами привода, приводные ремни Siegling Extremultus отличаются гораздо большей эффективностью (≥ 98%), точной синхронностью и простотой обращения.
Преимущества приводных ремней Siegling Extremultus:
- стабильная скорость и долгий срок службы
- короткие диапазоны захвата
- хорошие демпфирующие свойства
- высокая производительность до 1850 кВт мощности
- возможность легкого управления коническими и коническими приводами, в которых ремень вращается вокруг своей продольной оси.
Ремни силовой трансмиссии Siegling Extremultus доступны в различных исполнениях:
- линейка из полиэстера с термопластическим тяговым слоем с полиэфирной тканью (также действительно бесконечная)
- линейка из арамида с термопластичным тяговым слоем из смешанной ткани с высоким модулем упругости и арамидной основой (также действительно бесконечной)
- линейка ремней из полиамида с тяговым слоем из высокоориентированного полиамидного покрытия.

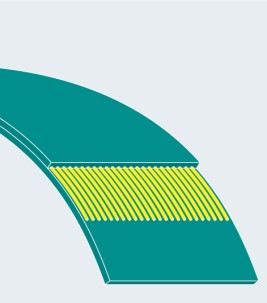

Плоские ремни Extremultus с натяжным элементом из смешанной ткани с арамидной основой из линейки арамидов доступны для применений с двумя различными типами натяжных элементов. Ремни предназначены для высоких уровней удельного эффективного натяжения и чрезвычайно коротких диапазонов натяжения. С арамидной леской нужно обращаться осторожно, потому что арамидные волокна не должны изгибаться.
Плоские ремни Grip Star бережно относятся к продуктам, но при этом надежно транспортируют их. С помощью плоских лент Grip Star ™ можно надежно и эффективно обрабатывать бумагу, коробки, гофрированный картон и бумажные изделия.
Grip Star ™ не оставляет следов и обладает всеми преимуществами резины. Однако он не включает типичных недостатков резины, таких как хрупкость и перекрестное растрескивание. Благодаря своим превосходным характеристикам и хорошей цене Grip Star ™ является лучшей альтернативой каучуку. Это особенно актуально, когда требуются хорошее сцепление с дорогой, точное позиционирование, высокие уровни ускорения и эффективное торможение.
Grip Star ™ выпускается в версиях High Grip или Medium Grip разной толщины и с особым рисунком поверхности.

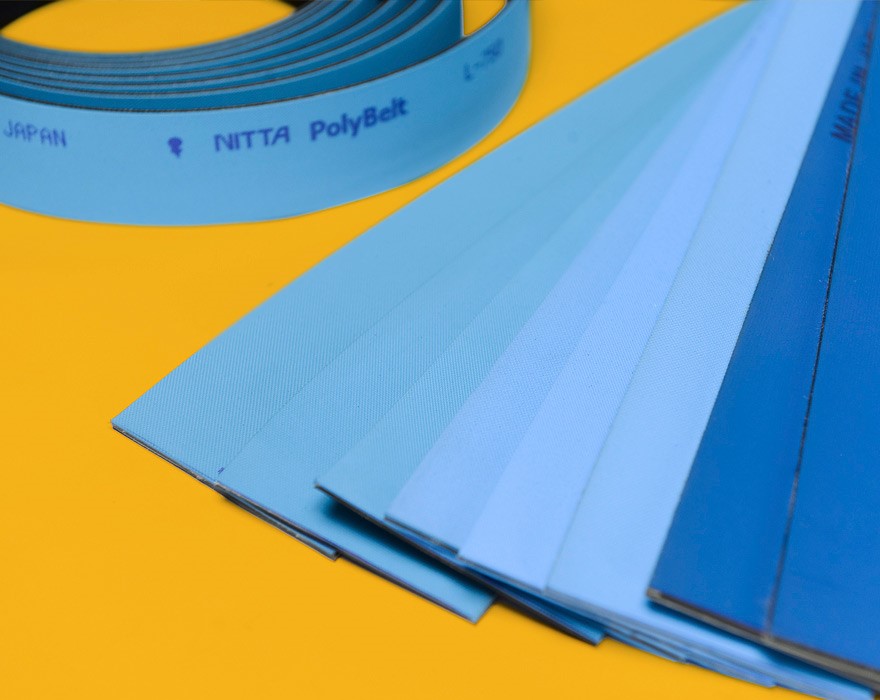

Плоские ремни Polybelt компании Nitta
Корпорация Nitta была основана в Японии в 1885 году. Ассортимент продукции включает большое количество разнообразных моделей промышленных ремней, конвейерных систем, шлангов, трубок и инженерных резиновых изделий. Но наибольшей популярностью среди всего ассортимента пользуются конвейерные ленты Nitta. Для их изготовления используются ПВХ, полиэтилен, полиуретан, силикон, войлок и прочие, что существенно расширяет возможности и направления их применения. Процесс производства полностью соответствует ISO 9001, а ряд производимых изделий – ISO-340.
Плоские ремни Polybelt совмещают в себе функционал обычного приводного ремня и конвейерной ленты, используемой для транспортировки мелкогабаритной продукции. Они применяются в различных отраслях: при производстве текстиля, в полиграфии, при деревообработке, изготовлении кабельной продукции, в пищевой промышленности и других отраслях. Для производства плоских ремней используется исключительно японское сырье, а все технологические этапы строго контролируются, что позволяет получать по-настоящему современную, высококачественную продукцию.
Ремни плоские резинотканевые серии Polybelt могут использоваться как для передачи мощности, так и для транспортировка продукции при высокой скорости. В текстильной промышленности такие плоские ремни станков выполняют основные производственные функции в прядильных, кольцекрутильных, ворсовальных, мотальных, кардо- и гребечесальных машинах.
Плоские приводные ремни FleXonic производства Hutchinson Belt Drive Systems
Французская компания Hutchinson Belt Drive Systems входит в подразделение группы компаний Hutchinson «Передачи и движение». Предприятие проектирует и изготавливает полные системы передачи, включая поликлиновые ремни, линейные натяжители, шкивы Thermodur, ролики и вариаторные шкивы. Данное оборудование поставляется для мини-гидроэлектростанций, в строительные компании, сферу услуг. Качество продукции соответствует международным стандартам системы управления качеством производства и менеджмента, подтверждено сертификатами ISO 9001, IATF и ISO 9002 SGS.
FleXonic® представляет собой приводной эластичный ремень из полиамида с несколькими продольными клиньями. Предназначен для широкого применения в промышленности, сфере услуг, строительстве. Размеры каждого ремня FleXonic® определяются в соответствии с областью применения и производственной необходимостью.
Промышленные ремни
Промышленные приводные ремни предназначены для передачи мощности от двигателя ведомому механизму. Несмотря на внешнюю простоту, ремень приводной имеет сложное строение: слои сжатия и растяжения, несущий слой и обертка. Кроме резины в производстве продукции также используется текстиль или различные защитные обертки.
Вне зависимости от конструкции все типы изделий должны обладать следующими качествами:
- износоустойчивостью;
- низкой растяжимостью;
- хорошим сцеплением со шкивом;
- устойчивостью к высокой температуре, воздействию агрессивной среды и постоянным деформациям
Доступные разновидности

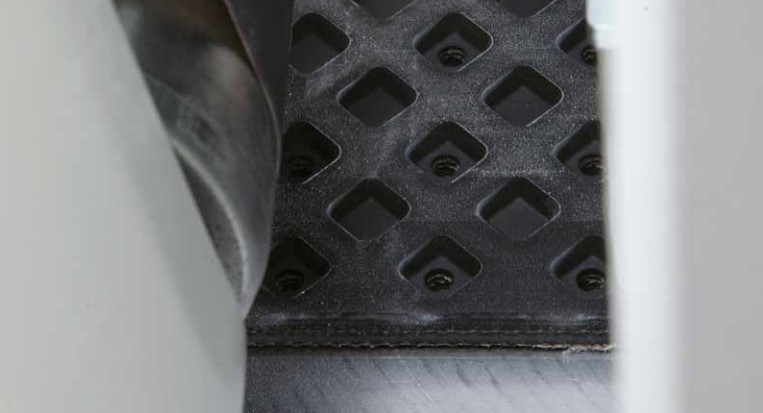

Тангенциальные ремни Siegling Extremultus компании Forbo
Компания Forbo Movement Systems — лидер в области разработки и производства конвейерных и технологических линий. Ассортимент продукции полностью соответствует потребностям различных отраслей промышленности и сельского хозяйства.
Тангенциальные ремни Siegling Extremultus предназначены для различных процессов производства пряжи и различной геометрии приводов. Они играют ключевую роль в обеспечении стабильного качества пряжи и эффективности производства благодаря:
- высокопрочному покрытию из эластомера G или полиуретана с постоянным коэффициентом трения и длительным сроком службы
- улучшенному рисунку поверхности для причальной и моторной стороны
- отсутствию проскальзывания ремня и высокой передачи мощности
- энергоэффективным натяжным элементам из полиэстера или арамида
- натяжным элементам из высокоориентированного полиамидного листа с хорошими демпфирующими свойствами
- низкому уровеню шума и вибрации при работе
- антистатической отделке.

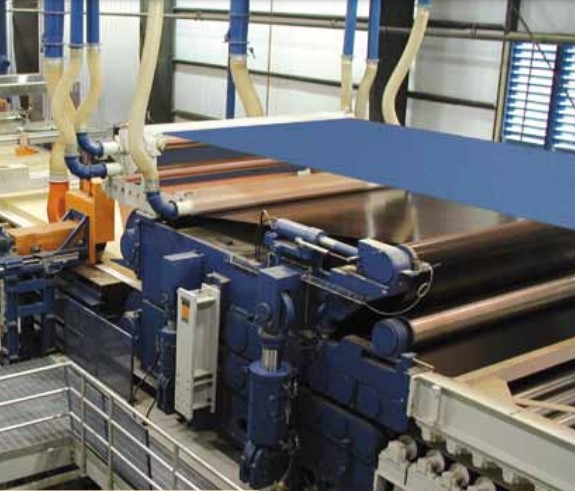

Ремни трансвентной вентиляции используются в производственных линиях, на которых изготавливают плиты МДФ и ДСП. Текстильные ремни из полиэфирных волокон хорошо проводят воздух за счет гладкой поверхности и особенного плетения полотна. В результате эти вентиляционные ленты соответствуют требованиям ATEX для использования в оборудовании группы II, категорий 3G и 3D.
Питающие ремни Siegling Propipe используются в качестве питающих лент для широколенточных шлифовальных машин, строгальных станков, конвейерных лент для производства плиточных материалов, щеточных машин. Ремни данной серии играют важную роль в точной и эффективной обработке плитного материала.

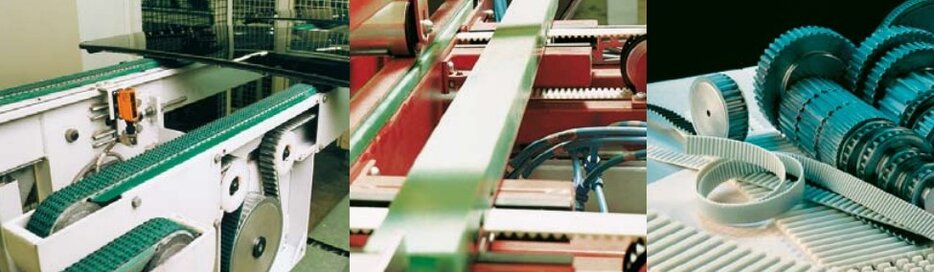

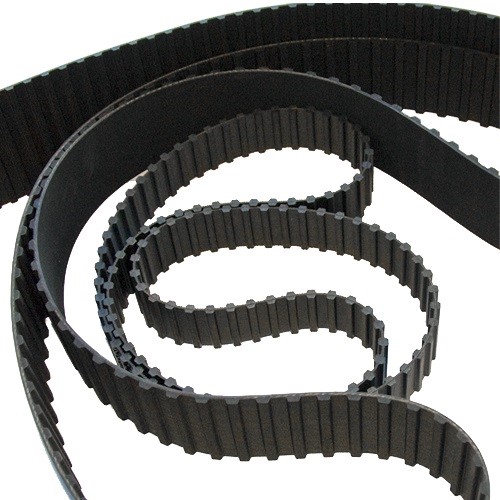

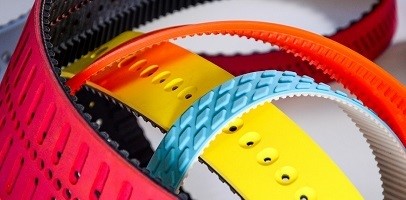

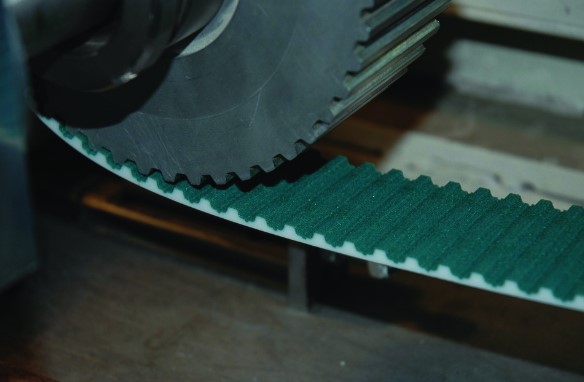

Зубчатые ремни
Зубчатые ремни предназначены для конвейеров общего назначения, синхронизации и систем линейного перемещения. Разнообразие способов применения данных ремней предоставляет большие возможности для конструкторов промышленных производств.
Зубчатые ремни чаще всего производят из термопластичного полиуретана и корда из высокопрочной стали или кевлара. Они выпускаются в виде рулонов, а затем нарезаются вдоль по ширине и длине для получения ремня необходимого размера.
Ассортимент зубчатых ремней включает:
- Стандартные ремни для конвейеров общего назначения и систем линейного позиционирования;
- Зубчатые ремни с продольной направляющей;
- Зубчатые ремни для пищевой промышленности для работы в сухих и влажных условиях;
- Антистатические зубчатые ремни для транспортировки хрупкой продукции;
- Зубчатые ремни специального назначения.
Зубчатые ремни производятся с трапециевидной и закругленной формой зуба, ремни могут быть как односторонние, так и двусторонние, могут оснащаться различными профилями и толкателями или иметь покрытие из материалов по требованиям заказчиков.
Стандартные ремни изготавливаются из полиуретана с твердостью по Шору 92А с метрическим или дюймовым шагом и зубьями трапециевидного или криволинейного профиля. Они обладают высокой стойкостью к маслам и химическим веществам. Также данный вид ремней может поставляться с направляющими, профилями и специальными покрытиями на верхней стороне.
Доступные разновидности
Зубчатые ремни серии Habasit
Зубчатые ремни серии HabaSync производства компании Habasit предназначены для конвейеров и систем линейной транспортировки, к которым предъявляются высокие требования по позиционированию. Область применения этой продукции не ограничивается конвейерами общего назначения. Ремень плоский зубчатый используется в конструкции оргтехники, системах открытия дверей, в пищевой промышленности, для транспортировки хрупкой продукции, для конвейеров специального назначения.
Ремень плоский зубчатый может иметь два варианта шага зубьев: метрический и дюймовый. Точность движения достигается за счет применения жесткого привода. В производстве ремней используются прочные и долговечные материалы: термопластичный полиуретан, кевлар и сталь в качестве материалов корда.
Зубчатые ремни производства Forbo
Зубчатые ремни Siegling Proposition изготовлены из высококачественного полиуретана с силовым элементом из стальной проволоки. При малом весе и исключительно высокой прочности на разрыв они обеспечивают низкий уровень шума при эксплуатации, обладают высокой устойчивостью к износу и разрыву, практически не требуют обслуживания. Эти характеристики позволяют использовать их для ответственных операций, в процессах, для которых требуется быстрое ускорение-торможение или точное позиционирование.
Все стандартные типы Siegling Proposition могут изготавливаться с различными покрытиями для оптимального соответствия конкретным задачам. На зубчатой и/или обратной поверхности покрытие из полиэстеровой ткани снижает трение. Это облегчает зацепление зубьев, приводя к снижению уровня шума.
Зубчатые ремни производства Elatech
SYNCRO-MAX® - сверхширокие полиуретановые ленты SYNCRO-MAX® Extra-Wide (шириной до 500 мм) обладают преимуществами синхронных зубчатых ремней в типичных применениях конвейерных лент и пластиковых модульных лент. Ремни изготовлены из полиуретана и высокопрочных арамидных натяжных кордов. Elatech SYNCRO-MAX® обеспечивают синхронный привод и синхронную транспортировку линий со сверхширокими лентами.
Полиуретановые зубчатые ремни SYNCRO-MAX используются в особых областях, где необходимо обеспечить абсолютно точную транспортировку продуктов или материалов с использованием широких конвейерных лент.
Зубчатые ремни Hutchinson
Компания Hutchinson производит зубчатые ремни различных профилей для широкого промышленного применения. Зубчатые ремни Hutchinson изготавливают со следующими профилями: HTD, STPD/STS, T, RPP.
Зубчатые ремни Megadyne

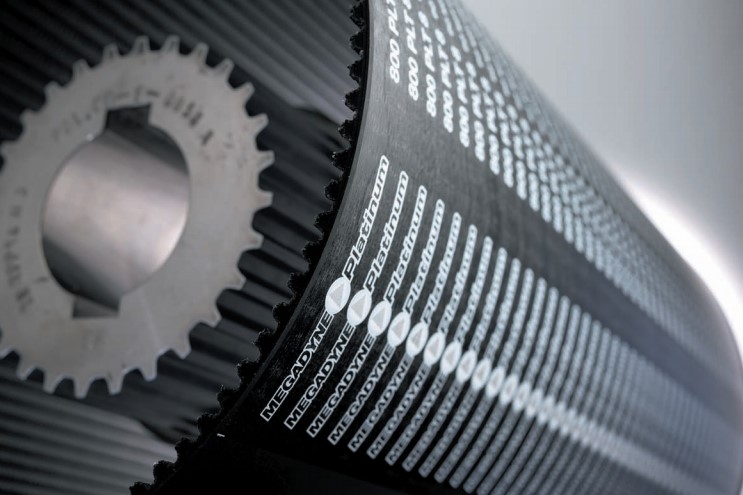

PLATINUM – это зубчатый ремень Megadyne из резины премиум-класса. Изделие отличается стабильностью размеров на протяжении всего срока эксплуатации, в том числе при статическом и динамическом напряжении, а также повышенную устойчивость к усталости. Развитие инновационной технологии гибридного корда Dual Core позволяет обеспечить для ремней PLATINUM превосходные эксплуатационные характеристики благодаря встраиванию корда в резиновую матрицу и покрытию поверхности зубьев специальной высокопрочной тканью.

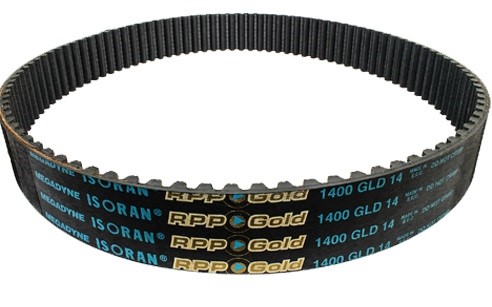

Ремни Isoran GOLD были разработаны для увеличения мощности предыдущих версий RPP и SILVER. Изделия находят широкое применение в различных отраслях. Этот тип ремней сочетает в себе преимущества и свойства зубчатых передач и клиновых ремней, устраняя при этом типичные для них проблемы. Ремни Isoran GOLD имеют профиль RPP, разработанный в том числе в расчете на взаимозаменяемость с криволинейными профилями и на работу со шкивами в соответствии со стандартом ISO 13050.

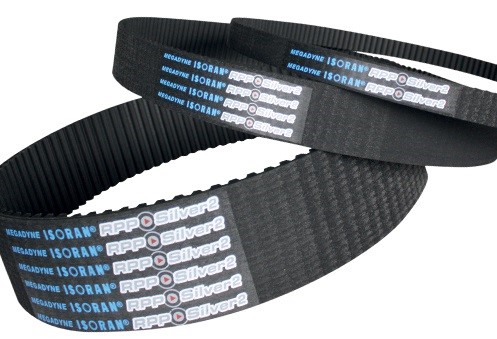

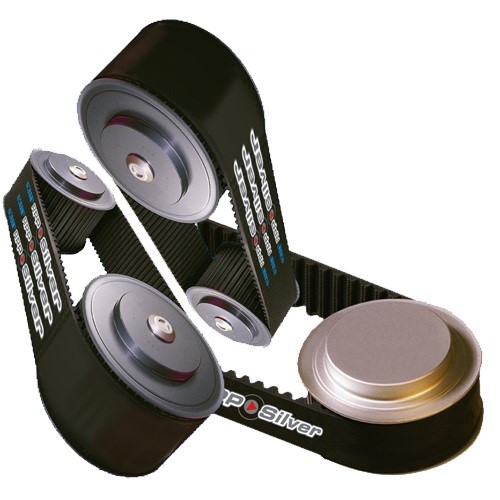

SILVER 2 – это ремни нового поколения, изготовленные из высококачественных и высокопрочных материалов для обеспечения более высоких эксплуатационных характеристик и лучшей передачи мощности. Несущая способности увеличена до + 50% по сравнению с предыдущей версией. Ремни взаимозаменяемы с другими системами с криволинейным профилем.
Ремни ISORAN SILVER были разработаны в качестве более мощной альтернативы для ISORAN RPP (увеличение мощности до 110%). Это бесконечный ремень, имеющий лучшие эксплуатационные характеристики по сравнению со стандартными ремнями PRP.
Ремни Isoran IMPERIAL изготовлены из полихлоропрена: они находят широкое применение в силовых приводах. Isoran IMPERIAL – это ремни наиболее распространенного профиля резиновых ремней, используемые особенно в традиционном оборудовании. Они более экономичны по сравнению с другими резиновыми ремнями и подходят для передачи мощности.
Зубчатые ремни Volta Belting Technology
Volta предлагает ряд стандартных зубчатых ремней, метрических и неметрических, в открытых роликах. Ремни производятся в соответствии с высокими стандартами Volta и служат основой для повторяющихся, автоматизированных или автоматизированных процессов транспортировки, а также для точного позиционирования при транспортировке материалов. Ремни усилены параллельными стальными натяжными шнурами и могут быть соединены на обычном оборудовании для ремня ГРМ или заказаны готовыми к использованию на заводе. Ремни можно заказать с тканью на одной стороне, обычно со стороны зубьев, чтобы уменьшить трение и шум.
Т-образные зубчатые ремни с открытым концом и метрическим шагом. Трапециевидный профиль ремня считается классическим стандартным ремнем ГРМ. У поля более глубокий зуб зацепление и зацепление зуба более надежны. Т-образные ремни предназначены для высоких нагрузок на изгиб и стандартных задач привода.

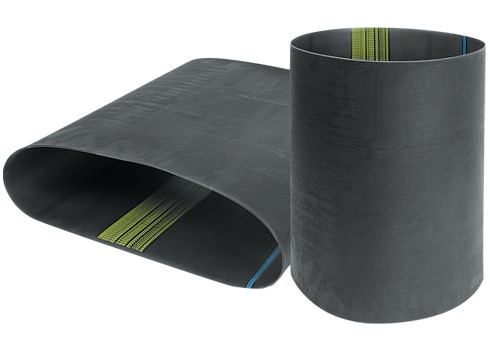

Бесшовные ремни
Плоские бесшовные ремни имеют широкую область применения. Так как они обладают высокой разрывной нагрузкой, их можно использовать на мощных приводах с высокими оборотами и рывковой нагрузкой. При своих свойствах данные ремни не требуют частой замены, в отличии от стыкованных. Благодаря малой толщине и гибкости, возможно применение ремней на оборудовании с маленьким диаметром валов.
Бесшовные и бесконечные тканые ремни изготавливаются по индивидуальному заказу с учетом установленных требований. Эти ремни производятся бесшовными из таких материалов, как полиэфир, нейлон, хлопок, кевлар или номекс (Nomex). Бесшовная основа покрывается компаундом, например, из неопрена, нитрила, EPDM, полиуретана, ПВХ, хайпалона или силикона. Выбор того или иного компаунда зависит от параметров установки.
Доступные разновидности
Бесшовные ремни Habasit
Компания Habasit имеет в своем ассортименте три серии бесшовных ремней. Это Panther, Apache и Grabber. Они изготавливаются из бесконечной подложки, выполненной из полиэстера, нейлона, хлопка, кевлара и т.д. Сама подложка пропитывается такими эластомерами, как, например, неопрен, нитрил, полиуретан и т.д. Материалы и их комбинация зависят от выполняемой ремнем функции. Серии Panther и Apache используются в маломощных приводах и на небольших конвейерах, а серия Grabber используются в качестве высокофрикционных подающих ремней.
Данные ремни применяются в следующих отраслях промышленности:
- Производство офисного оборудования и оргтехники (устройство подготовки бумаги к печати, ленточные накопители данных, устройства считывания карт);
- Полиграфическая и бумажная промышленность (размоточные и натяжные устройства);
- Производство почтовых и банковских автоматов (устройства фрикционной подачи, банкоматы, счетчики монет, устройства для сортировки, подачи, вкладывания, фальцевания);
- Производство упаковки и т.д.
При производстве бесшовных ремней компания Habasit использует уникальную технологию, которая позволяет наносить верхнее покрытие без стыков, что гарантирует одинаковые физические свойства ремня в разных его частях. В свою очередь это позволяет ремню обеспечивать оптимальную и плавную работу без вибраций даже на высоких скоростях. Бесконечные ремни выпускаются в стабильном, полустабильном, полуэластичном и эластичном исполнении.

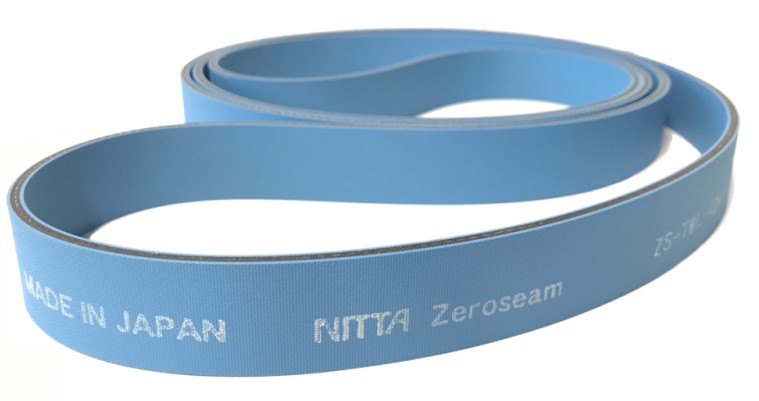

Бесшовные ремни ZEROSEAM производства Nitta
Бесшовные ремни ZEROSEAM Nitta представляет собой бесконечные ленты без стыков со свободно регулируемой длиной, которая устанавливается в соответствии с требованиями заказчика. Бесшовные ремни с произвольно настраиваемой длиной производятся из запатентованного резинового материала с высокой устойчивостью к истиранию и механическим повреждениям.
Благодаря бесшовной структуре ремень Zeroseam обеспечивает высокую гибкость даже при низких температурах. Ремень состоит из структурированной резиновой поверхности и полиамидной ткани и имеет специальный шнур в качестве натяжного элемента. Поверхностный материал из структурированной резины, обладающий высоким сцеплением и высокой устойчивостью к истиранию, производится в соответствии с запатентованной технологией компании Nitta.
Резиновые бесшовные плоские ремни MEGAFLAT компании Megadyne
Резиновые бесшовные плоские ремни MEGAFLAT производятся в пресс-формах. Резиновые ремни MEGAFLAT особенно подходят для передачи мощности и конвейеров. Не имеют швов и стыков, поэтому находят широкое применение во многих отраслях. Обладают высокой гибкостью, стабильностью размеров при длительной эксплуатации, устойчивостью к влаге, механическим воздействиям, ультрафиолету.

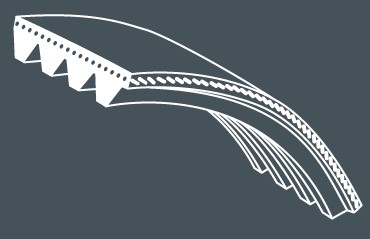

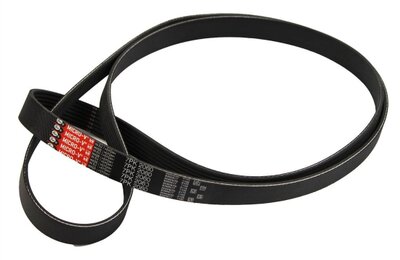

Поликлиновые ремни
Поликлиновые ремни используются для комплектации конвейерного и транспортировочного оборудования, работа которого требует передачи мощности.
По сравнению с клиновыми ремнями поликлиновые более универсальны по ряду причин. Такие ремни компактнее клиновых и позволяют существенно экономить полезное пространство за счет увеличенной суммарной площади контакта (3-12 клиньев).
В одной плоскости применяются одновременно несколько шкивов, поэтому поликлиновой ремень одинаково хорошо гнется в любую сторону. Эластичность поликлинового приводного ремня намного выше, чем эластичность клинового ремня, поэтому и срок его эксплуатации сравнительно дольше.
Основные преимущества:
- Экономия как минимум 30% затрат
- Минимальное потребление тока
- Снижение затрат на хранение
- Очень низкие эксплуатационные расходы
- Простота в обслуживании
- Стандартный универсальный продукт
- Полуавтоматический или автоматический монтаж
- Международная доступность ассортимента продукции
- Стойкость и чистота системы
- Надёжная и тихая технология
- Гарантия эффективности и возмещение затрат инвестиции.
Доступные разновидности
Поликлиновые ремни Hutchinson
Производитель из Франции предоставляет целых 5 линеек продукции:
- Poly V – универсальное решение для большинства направлений использования.
- Poly V Double Face – двухсторонние модели с широкими возможностями установки.
- FleXonic – замкнутые эластичные изделия для передачи мощности. Изготавливаются под конкретное оборудование.
- ConveyXonic – гибкая модель для роликовых конвейеров.
- HPP – особая серия ремней для использования на микрогидроэлектростанциях.
Все модели изготавливаются их различных составов резины и могут оснащаться кордами из полиэстера, арамида или полиамида в зависимости от предполагаемого использования.
Поликлиновые ремни Gates
Основное направление бренда – зубчатые и клиновые ремни, поэтому поликлиновые модели производятся только в одной серии – Micro-V. Они изготавливаются из EPDM-резины с полиэстеровым кордом и внешним защитным слоем из материи, снижающим действие масел и высокой температуры. В серию входит 4 профиля, отличающихся шагом и высотой: PJ, PK, PL, PM.
Поликлиновые ремни Megadyne
Итальянский бренд уделяет поликлиновым моделям значительное внимание. В его каталоге представлены крупные серии:
PV – это универсальные ремни из бутадиенового компаунда (одной из разновидностей резины). Серия включает модели в 5 различных профилях.
Megarib – полиуретановые варианты бесконечных ремней, усиленные полиэстеровым кордом. Обладают гибкостью, свойственной плоским ремням и отличными возможностями передачи мощности.
Поликлиновые ремни OPTIBELT
Немецкая компания OPTIBELT занимается разработкой и производством приводных ремней. Компания поставляет свою продукцию по всему миру, как на рынок запасных частей, так и в качестве оригинальных деталей.

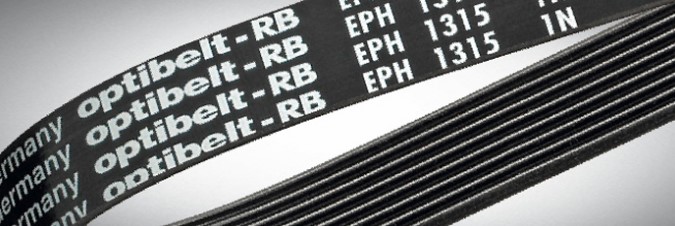

Поликлиновые ремни серия RB объединили в себе высокую гибкость плоского ремня и высокий КПД клиновых ремней. Ручьи, расположенные параллельно V-образному профилю, изготавливаются из износостойкой резиновой смеси. Высокопрочный кордшнур рассчитан для различных применений поликлинового ремня.
Специальные зубчатые ремни optibelt OMEGA RB с дополнительным профилем PK поликлинового ремня на тыльной стороне ремня подходят для применения в мельницах, например, в мельницах для продуктов питания, зерновых и мукомольных мельницах, а также в мельницах для фруктов, где вращение приводного шкива может быть направлено в обратную сторону и необходимо проскальзывание, если привод заблокирован.
Поликлиновые ремни optibelt RB ELASTISCH
Эластичные поликлиновые ремни профилей EPH и EPJ состоят из
- верхнего слоя ремня
- эластичного кордшнура
- нижнего основания ремня

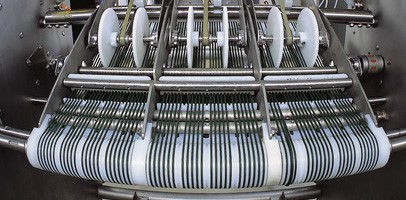

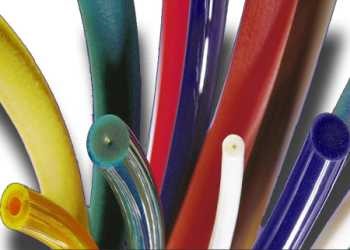

Круглые ремни конвейеров

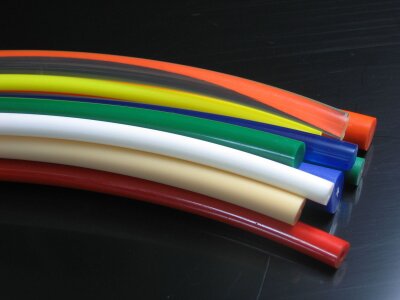

Круглые полиуретановые ремни чаще всего используются в приводах малой мощности, а также в конвейерах с функцией перемещения продукции. Благодаря их эластичности круглые ремни могут использоваться на конвейерах без натяжного устройства: это позволит устанавливать устройства компактного дизайна.
Круглые ремни демонстрируют высокие характеристики химической стойкости, стойкости к гидролизу, воздействию кислот, жиров и влаги, благодаря чему превосходят стандартные полиуретановые ленты, представленные на рынке. Благодаря размерному допуску круглые ремни обеспечивают равномерную передачу усилия. Различная твердость по Шору позволяет производить разные типы стандартных круглых ремней с армированием из полиэстера или кевлара, а также из полиуретана на основе сложного или простого эфира.
Вышеуказанные характеристики позволяют использовать круглые ремни в нескольких отраслях промышленности. Основным сектором для круглых лент остается керамическая промышленность, производящую керамическую плитку.
Доступные разновидности
Круглые ремни производства Habasit
Компания Habasit производит круглые ремни, которые активно используются для перемещения продукции общего и пищевого назначения, а также в усложненных передачах. Этот вид ремней изготавливается из термопластического полиуретана. Именно поэтому он хорошо гнется и может быстро менять направление движения.
Круглый ремень из полиуретана обладает высокой эластичностью, поэтому его можно использовать в системах без устройств натяжения. При работе с круглыми полиуретановыми ремнями также допустимы кратковременные перегрузки, а жесткие допуски к размерам поперечного сечения исключают любую неравномерность при передаче мощности или транспортировке продукции.
Круглые полиуретановые ремни находят применение в следующих отраслях промышленности:
- Обработка и упаковка мяса;
- Обработка и упаковка сыра;
- Транспортировка хлебобулочных и кондитерских изделий;
- Транспортировка продуктов печатного и бумажного производств;
- Транспортировка напитков и т.д.
Компания Habasit, учитывая потребности разных производств, разработала пять основных серий круглых ремней. Это:
- Серия Smooth Habicord – это круглые ремни с гладкой поверхностью для транспортировки деликатных продуктов. Также используется для накопительных конвейеров;
- Серия Rough Habicord – используются в конвейерах, где требуются высокие фрикционные свойства ремня;
- Серия Extraelastic – серия для конвейеров с экстремально малыми диаметрами шкивов;
- Серия Reinforced Habicord – это усиленные круглые ремни с сердечником, которые применяются для горизонтальной или наклонной транспортировки, а также для передачи мощности;
- Серия Habiblue – эти ремни предназначаются для транспортировки пищевых продуктов без упаковки, кроме этого они способны огибать шкивы меньших диаметров, чем обычные круглые ремни.
Круглые полиуретановые ремни Ammeraal Beltech
Круглые полиуретановые ремни могут иметь диаметр от 2 мм до 15 мм и различаются по твердости. Ремни различной твердости окрашиваются в разные цвета и это помогает их сортировать. В маркировке изделий присутствует понятие минимального огибания вала. Круглые полиуретановые ремни могут быть усилены стеклокордом, полиэстеровым или кевларовым кордом. Существуют также полые модификации, которые стыкуются посредством металлических ниппелей.

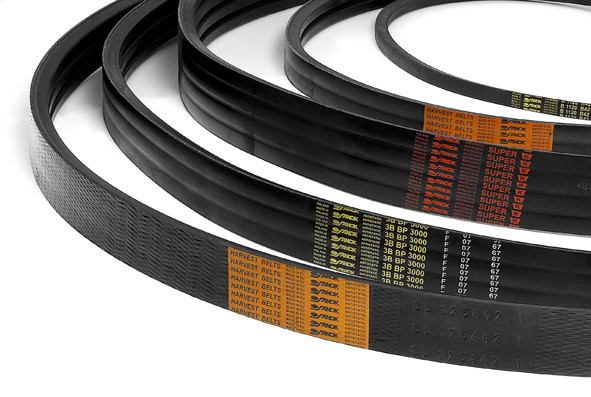

Клиновые ремни
Клиновые ремни используются в ременной передачи транспортерных и конвейерных систем. Обычно клиновые ремни состоят из резинового слоя, несущего слоя (кордовый слой), тканевого каркаса и обертки.
Разновидности:
- Клиновые классического профиля с оберткой боковых граней. Они изготовлены из компаундной резины с поперечным направлением волокон, обеспечивающим отличное соотношение гибкости и прочности. Геометрия изделий специально разработана для предотвращения деформации и перекручивания ремня при работе и разрушения корда под нагрузкой. Наличие синтетической обертки надежно защищает основу от воздействия масел и высоких температур.
- Узкоклиновые ремни - оптимальное решение для большинства производств. За счет большей высоты боковых граней ремни обеспечивают более высокий КПД привода. Маслостойкий материал обертки обеспечивает хорошее сцепление и защиту от истирания.

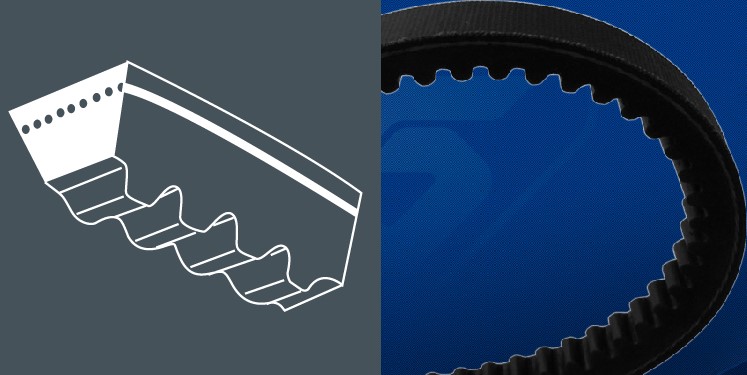

- Клиновой ремень узкого профиля с формованным зубом. В тех случаях, когда требуются более высокие скорости вращения, высокие передаточные отношения или малые диаметры шкивов, данные ремни обеспечивают передачу большей мощности.
- Узкоклиновые с формованным зубом производятся из каучукового компаунда с инновационной конструкцией корда с повышенными показателями устойчивости к растяжению. Оптимальная форма выемки зуба уменьшает изгибающую нагрузку и повышает эффективность.
Доступные разновидности
Клиновые ремни Ammeraal Beltech
Классические клиновые ремни (M, A, B, C, D, E):
Этот тип ремня наиболее часто используется как средство передачи мощности. Следовательно, эти ремни являются экономичным решением, которое всегда доступно на рынке. Также эти ремни могут быть легко заменены. Ремни предназначены для работы в тяжелых условиях и обладают жаростойкостью, стойкостью к воздействию масел, а также имеют антистатичные свойства.

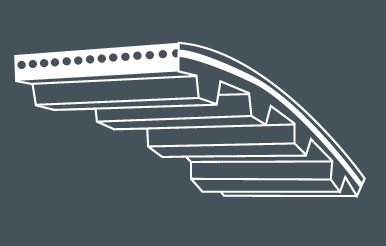

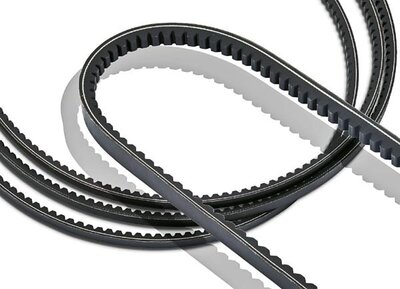

Классические клиновые зубчатые ремни (AX, BX, CX)
Узкие клиновые ремни (3V, 5V, 8V / 3VX, 5VX, 8VX). Ремни могут работать на максимальной скорости 40 м/сек и подходят для оборудования компактных размеров. Обладают превосходной жаропрочностью и антистатичными свойствами.
Узкие клиновые ремни (SPZ, SPA, SPB, SPC)
Клиновые зубчатые ремни с оберткой боковых граней (SPZX, SPAX, SPBX, SPCX)
Клиновые / полклиновые ремни с широким углом (3M, 5M, 7M, 11M). Ремни с углом около 60° подходят для высокоскоростной передачи мощности с низкой вибрацией. Имеют превосходную устойчивость к атмосферным воздействия.
Клиновые ремни Hutchinson
Клиновые ремни Hutchinson представляют собой ремни трапециевидного сечения с боковыми рабочими поверхностями, работающие на шкивах с канавками соответствующего профиля. Глубина канавок шкивов должна соответствовать такой, чтоб между внутренней поверхностью ремня и дном желобка шкива сохранялся отступ. Клиновые ремни передают мощность посредством сцепления ремня и шкива.
Компания Hutchinson производит следующие клиновые ремни:
Классические клиновые ремни:
Ремни с тканевой обёрткой - типы Z, A, B, C и D.
Ремни с зубчатой кромкой - типы ZX, AX, BX и CX.
Клиновые ремни узкого сечения:
Ремни с тканевой обёрткой - типы SPZ, SPA, SPB и SPC.
Ремни с зубчатой кромкой - типы PZ, XPA, XPA и XPC.

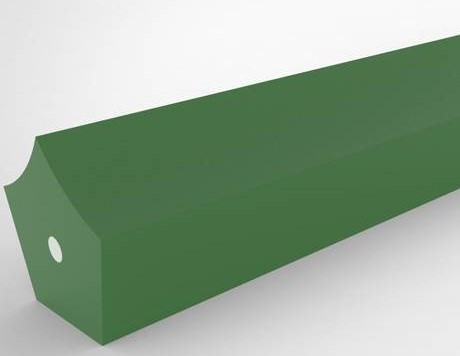

Пятигранные ремни конвейеров
Пятигранные ремни применяются на конвейерных линиях, сопровождающимися большими нагрузками на ремень. Частный случай – производство и транспортирование высокоабразивной, тяжелой продукции (например, сухих строительных смесей или транспортировка песка).
Также полиуретановые ремни пятигранные равноугольные применяют в технике, которая требует плавность хода при ограниченном пространстве внутри конструкции оборудования. Замена резиновых изделий на полиуретановые гарантирует ещё более бесшумную работу, увеличенную скорость привода и дополнительную надёжность.
Отличительные свойства изделий:
- низкие допуски
- устойчивость к влаге, механическим воздействиям, ультрафиолету, перепадам температур
- высокая точность позиционирования:
- химическая стойкость к кислотно-щелочным средам
Используются в различных направлениях промышленности, для перемещения на конвейерах бумажно-целлюлозной продукции, в том числе упаковочной.
Оборудование для соединения плоских ремней
Большая часть современной номенклатуры конвейерных лент и ремней выпускается изготовителями в виде рулонов и бухт и требует специального (оригинального) оборудования для соединения. Ленты и ремни могут быть соединены в кольцо Поставщиком, или эти работы могут быть выполнены непосредственно персоналом заказчика с использованием специального оборудования.
Современные конвейерные ленты и ремни закольцовываются при помощи термосварки или с использованием специальных клеев. Разнообразие материалов и конструктивных решений, используемых для изготовления конвейерных лент и ремней, требует использования различных типов оборудования для их соединения.
Доступные варианты
Оборудование производства Nitta
Для нарезки ремней в размер
Стационарные машины для резки моделей 300 и 605 позволяют эффективно работать с плоскими ремнями из любого материала. Обеспечивают скорость продольного реза до 20 м/мин. Максимальная ширина заготовки – 30 см.
Для шлифовки

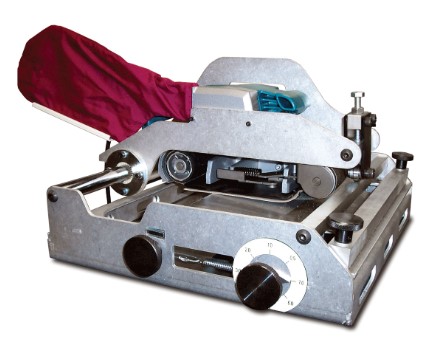

Мобильная машина Nitta Skiver GM-200-PR весит всего 28 кг и позволяет производить шлифовку плоских ремней толщиной до 6 мм. Небольшой вес и питание от стандартной розетки 220В обеспечивает удобство организации производства и, при необходимости, дает возможность производить выездные работы.
Шлифовка осуществляется 2 вращающимися роликами. Площадь обрабатываемого участка можно отрегулировать.
Для спрессовки
Мобильные прессы Nitta HP 100 и 120 работают от сети 220В, при этом обеспечивая мощность 300Вт.
Машина имеет быстрый нагрев и позволяет регулировать силу прижимными болтами. В стандартную комплектацию включена резиновая пластина и 2 тефлоновые прокладки. Рабочая поверхность пресса – 106х120 мм.
Вес – всего 2,5 кг, что позволяет удобно управляться с прессом на выезде.
Стационарные прессы Nitta HP 160 и 210 обеспечивают более высокую производительность за счет увеличенных размеров прижимных пластин (160х180 и 210х216 мм соответственно). Обе модели питаются от сети 220В и имеют мощность 500Вт. Время разогрева до максимальной температуры (110°C) – 4 минуты.
Оборудование для соединения ремней и лент Chiorino
Chiorino - итальянская компания с более чем 100-летней историей. Один из мировых лидеров по производству транспортерных лент и ремней для различного оборудования и отраслей. Продукция Chiorino востребована в текстильной промышленности, полиграфии, на пищевых производствах, логистике, транспортное отрасли и других сферах деятельности. Компания Chiorino обладает полным циклом производства и постоянно ведет разработки и совершенствование технологических процессов, что позволяет улучшать качество продукции.
Для соединения конвейерных и технологических лент используют специальные инструменты, которые позволяют получить прочное неразрывное изделие с полноценными рабочими характеристиками. Способ соединения ремней зависит от типа изделия и условий его эксплуатации.
Особенности инструментов и оборудования CHIORINO для быстрого соединения:
- Выполняют быстрое и прочное соединение конвейеров из термопласта и приводных ремней
- Не требуют использования цементирующих составов
- Гарантируют удобство использования и скорость исполнения: для соединения разрыва с помощью инструментов потребуется несколько минут
- Высокое качество соединенных стыков.

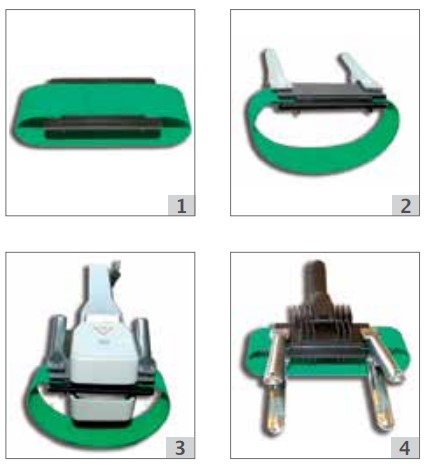

1. Комплект Fast Joint Kit для соединения стыков транспортерных лент
С комплектом Fast Joint Kit можно быстро соединить и сделать бесконечными транспортерные ленты из термопласта и приводные ремни CHIORINO буквально за несколько минут без использования клея всего за четыре шага.

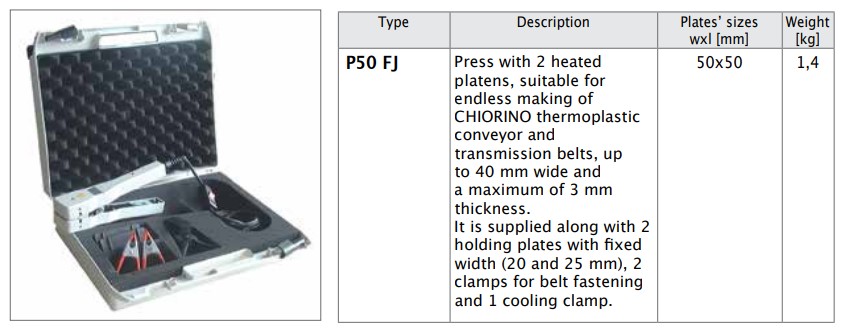

2. Термопресс для соединения конвейерных лент тип P50 FJ (комплект)
3. Ручной резак для соединения ремней по типу MICRO-Z тип F35 ME
Инструмент обеспечивает нарезку точных разрезов для быстрого соединения конвейерных и приводных ремней по типу MICRO Z.
4. Ручной перфоратор для соединения ремней по типу SINGLE-Z тип F82 ME
Инструмент обеспечивает быстрое соединения конвейерных и приводных ремней толщиной до 6 мм по типу SINGLE-Z.

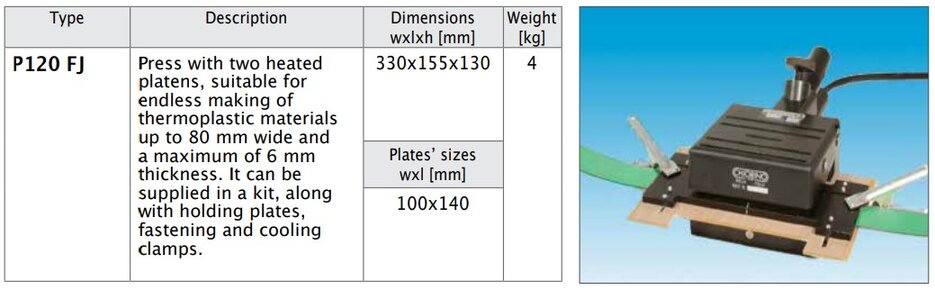

5. Термопресс для соединения лент из термопластика тип P120 FJ
Пресс с двумя подогреваемыми валиками. Оборудование используется для бесконечного соединения лент и ремней из термопластических материалов шириной до 80 мм, толщиной максимум 6 мм. Термопресс может поставляться в комплекте вместе с удерживающими пластинами, креплением и зажимами для охлаждения.

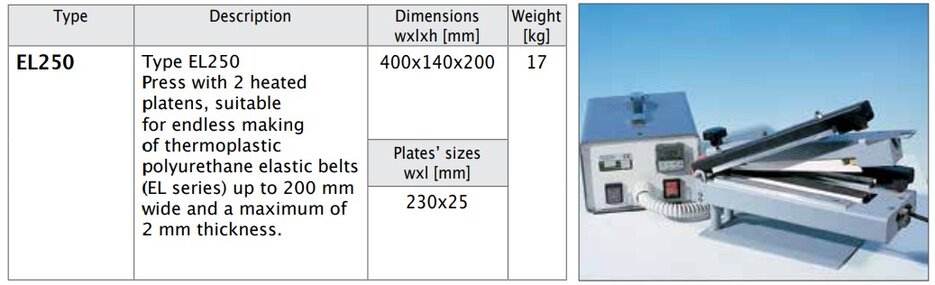

6. Термопресс для соединения эластичных лент тип EL250
Пресс с 2 нагревающими валиками для более прочного соединения лент. Оборудование используется для соединения бесконечных эластичных ремней из полиуретана (Серия EL), шириной до 200 мм и толщиной до 2 мм.

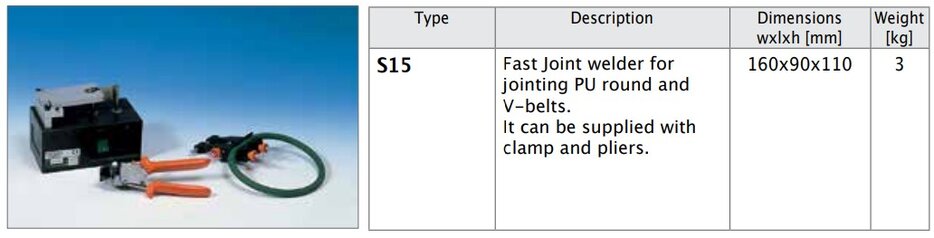

7. Инструмент Fast Joint для сварки и стыковки конвейерных ремней, тип S15
Инструмент Fast Joint для сварки и стыковки круглых и клиновых конвейерных ремней, тип S15. Может поставляться с зажимом и плоскогубцами.
8. Пресс для вулканизации конвейерных и трансмиссионных ремней, тип Р100 К
Пресс для вулканизации конвейерных и трансмиссионных ремней, тип Р100 К. Ширина ремня до 100 мм, толщина – до 5,5 мм.
9. Пресс для вулканизации конвейерных ремней из ПВХ и полиуретана, тип Р200
Пресс для вулканизации конвейерных ремней из ПВХ и шлифованного полиуретана и ремней трансмиссии, тип Р200. Ширина ремня – до 200 мм, мах толщина – до 10 мм.

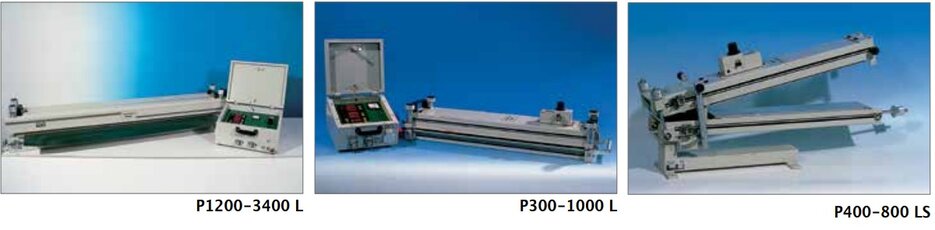

10. Прессы с системой охлаждения для ремней из термосплавов и термореактивных ремней
