Замки для конвейерных лент на винтах Oksplice
О бренде
Соединители OKSPLICE — Разъемные механические соединительные замки для конвейерной ленты с фиксацией на винтах, предназначены для соединения общепромышленных резинотканевых конвейерных лент толщиной от 3,5 мм до 18 мм, прочностью до 1250 Н/мм с помощью шуруповерта. Изготовлены из углеродистой оцинкованной стали, разделены на сегменты, что позволяет регулировать их длину в соответствии с шириной вашей конвейерной ленты.

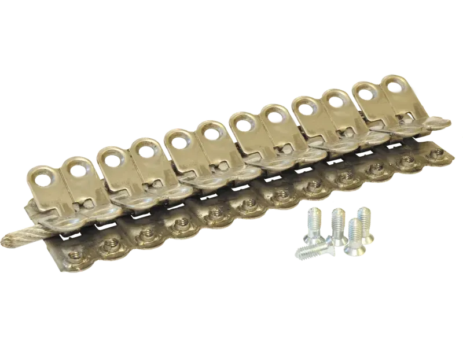

MC25
Технические характеристики:
- Толщина ленты — 3.5-7 мм
- Прочность ленты — 450 Н/мм
- Номинальное натяжение ленты — 246 PIW
- min ø барабана — 75 мм
- Рекомендуемый ø соединительного стержня — 4-5 мм
- Тип стержня — NC с нейлоновым покрытием
- Размер винтов — 4х10 и 4х12

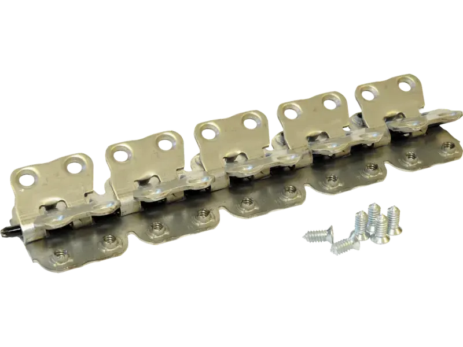

MC35
Технические характеристики:
- Толщина ленты — 4.5-10 мм
- Прочность ленты — 630 Н/мм
- Номинальное натяжение ленты — 360 PIW
- min ø барабана — 90 мм
- Рекомендуемый ø соединительного стержня — 4.8-5 мм
- Тип стержня — NC с нейлоновым покрытием
- Размер винтов — 5х10 и 5х12
MC45
Технические характеристики:
- Толщина ленты — 6-11 мм
- Прочность ленты — 630 Н/мм
- Номинальное натяжение ленты — 360 PIW
- min ø барабана — 125 мм
- Рекомендуемый ø соединительного стержня — 6.3-7 мм
- Тип стержня — ASC армированный стальной кабель
- Размер винтов — 5х12 и 5х14

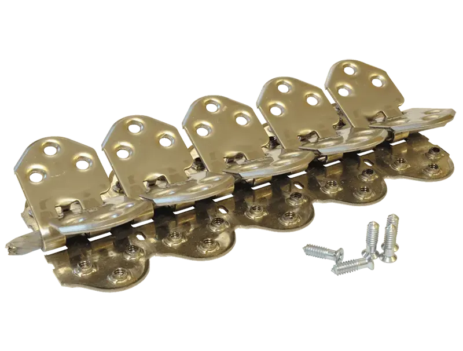

MC55
Технические характеристики:
- Толщина ленты — 9-15 мм
- Прочность ленты — 1000 Н/мм
- Номинальное натяжение ленты — 571 PIW
- min ø барабана — 250 мм
- Рекомендуемый ø соединительного стержня — 8 мм
- Тип стержня — ASC армированный стальной кабель
- Размер винтов — 5х14 и 5х16

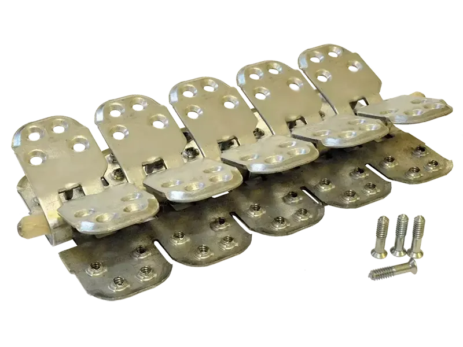

MC65
Технические характеристики:
- Толщина ленты — 10-18 мм
- Прочность ленты — 1250 Н/мм
- Номинальное натяжение ленты — 714 PIW
- min ø барабана — 450 мм
- Рекомендуемый ø соединительного стержня — 10 мм
- Тип стержня — ASC армированный стальной кабель
- Размер винтов — 5х18 и 5х20
Преимущества соединительных замков MC
- нет необходимости в дорогостоящем оборудовании: достаточно шуруповерта (мин 18 Вольт) беспроводного, электрического или пневматического типа
- быстрая установка = сокращенное время простоя конвейера
- возможна повторная установка замков
- установка без предварительного засверливания лент / без использования установочных шаблонов
- засверливание ленты выполняется непосредственно винтами
- герметичности стыкового соединения при специальном способе установки
Таблица для быстрого подбора типоразмера замка МС
Размер замка | Толщина ленты | Прочность ленты | Мин. Ø барабана |
мм | Н/мм | мм | |
| MC25 | 3.5 - 7.5 | 450 | 75 |
| MC35 | 4.5 - 10 | 630 | 90 |
| MC45 | 6 - 11 | 650 | 125 |
| MC55 | 9 - 15 | 1000 | 250 |
| MC65 | 10 - 18 | 1250 | 450 |
Таблица для быстрого подбора типоразмера замка МС
| МС25 | МС35 | МС45 | МС55 |
| 3.5 - 7.5 мм | 4.5 - 10 мм | 6 - 11 мм | 9 - 15 мм |
| Alligator® RS187 | Flexco® 375X | Flexco® 550 | МАТО К27/К28 |
| Flexco® 1E | Flexco® R2 | Flexco® R5 | Flexco® R5-1/2 |
| Flexco® ARJ | Flexco® 140E | Flexco® 190E | Flexco® 2E |
